На момент написания на систему хранения EMC VNXe3200 было установлено ПО версии 3.1.8.9340299.
После первоначальной настройки система генерирует самоподписанный сертификат, что не всегда является удобным для использования. Я предпочитаю везде использовать собственные сертификаты, если есть возможность.
В новых версиях браузеров Chrome (58 и выше) и Firefox сертификаты, у который нет SAN атрибута, считаются недействительными, т.к. поле Common Name теперь игнорируется. В системе VNXe3200 используется оболочка EMC Unisphere, которая использует устаревшую технологию Flash. Новые Chrome и Firefox фактически уже отказались от поддержки этой технологии, так что приходится пользоваться Internet Explorer. Хоть IE пока ещё и использует поле Common Name, лучше делать сертификат по всем современным правилам.
Для начала нам нужно убедится, что мы можем подключиться к нашей системе хранения по SSH. Для этого зайдём в раздел Settings - Service System. Система попросит нас ввести сервисный пароль. Вводим тот, который указали при первоначальной настройки системы. В поле Service Action видим опцию с настройкой SSH и убеждаемся в том, что доступ включен. Если это не так, то включаем эту функцию.
После того, как мы включили доступ по SSH, пытаемся подключиться. Тут опять некоторая особенность: логином для подключения будет пользователь service, а не admin, который используется для входа на EMC Unisphere.
Также для того, чтобы передавать файлы на VNXe и обратно, нам потребуется WinSCP.
Теперь надо создать конфигурацию для формирования запроса на сертификат. Открываем блокнот и пишем:
[req]
distinguished_name = req_distinguished_name
req_extensions = v3_req
prompt = no
[req_distinguished_name]
C = RU
ST = NN
L = Tomsk
O = GUP
OU = IT
CN = emc01.gup.com
[v3_req]
keyUsage = keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names
[alt_names]
DNS.1 = emc01.gup.com
DNS.2 = d-a-emc.gup.com
Важными параметрами тут являются subjectAltName = @alt_names. Под переменными DNS.1, DNS.2 и т.д. мы вписываем все доменные имена, по которым мы будем заходить в систему управления EMC Unisphere. Я вписал значения A и CNAME записей из нашей внутренней зоны dns. Также не забываем заполнить поле CN - то самое Common Name.
Сохраняем это в файл emc_vnxe3200.req и при помощи WinSCP переносим его на систему хранения. в директорию /cores/service

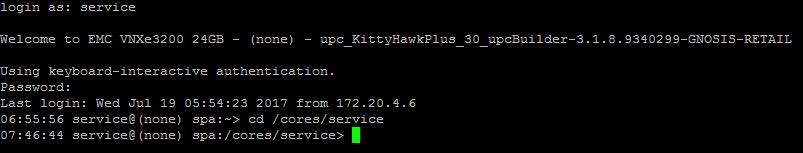

Теперь через подключение SSH (Putty, например) переходим в эту же директорию.
cd /cores/service
Теперь нам необходимо создать запрос на сертификат. Воспользуемся командами openssl.
openssl req -new -newkey rsa:2048 -nodes -keyout emc_vnxe3200.pk -out emc_vnxe3200.csr -config emc_vnxe3200.req
OpenSSL сгенерирует файл запроса (emc_vnxe3200.csr) и файл приватного ключа (emc_vnxe3200.pk) на основе конфигурации для запроса (emc_vnxe3200.req).
Перенесём файл emc_vnxe3200.csr через WinSCP к себе на компьютер и откроем его через текстовый редактор. Мы увидим такую картину:
Это запрос на сертификат.
Открываем в IE наш центр сертификации и выбираем действие запроса сертификата.
Нам потребуется создать расширенный запрос.
Теперь из файла emc_vnxe3200.csr копируем весь текст и вставляем его в поле для запроса в браузере.
Обязательно выбираем соответствующий шаблон - в нашем случае это будет шаблон для веб-сервера.
Нажимаем Выдать. Если Центр сертификации настроен на автоматическую выдачу, то вы сразу получите сертификат, если нет, то возможно потребуется дополнительное одобрение в центре сертификации.
Далее, выбираем шифрование Base64, чтобы получить сертификат нужного формата. Если у вас используется топология PKI с промежуточными центрами сертификации, то желательно установить пункт "загрузить цепочку сертификатов", чтобы в одном файле была вся цепочка, включая и ваши корневые и промежуточные сертификаты. На выходе получим файл certnew.p7b.
Т.к. центр сертификации Windows выдаёт сертификат в формате PKCS #7, нам надо его переконвертировать в формат PEM понятный системе VNXe. Для этого воспользуемся всё той же утилитой openssl.
openssl pkcs7 -print_certs -in "C:\OpenSSL-Win32\bin\emc3\certnew.p7b" -out "C:\OpenSSL-Win32\bin\emc3\emc_vnxe3200.crt"
У меня openssl установлен в Windows, но эту же операцию можно проделать и на самой системе VNXe.
Копируем файл emc_vnxe3200.crt при помощи WinSCP в нашу директорию /cores/service
Теперь у нас в директории должно быть 4 файла:
emc_vnxe3200.crt - файл сертификата, которым мы только что сгенерировали
emc_vnxe3200.csr - файл запроса для генерации сертификата
emc_vnxe3200.pk - файл приватного ключа
emc_vnxe3200.req - файл конфигурации для формирования запроса на сертификат
Важное замечание: необходимо, чтобы левые части имён файлов сертификата и приватного ключа до точки были одинаковыми!
Теперь можно установить полученный сертификат в систему VNXe.
Для этого воспользуемся специальной командой:
svc_custom_cert emc_vnxe3200
Не указываем никаких расширений - только левая часть. Скрипт сам найдёт файл сертификата и приватного ключа.
После небольшой паузы мы получаем сообщение, что сертификаты корректно установлены.
Теперь нам надо перезагрузить сервис управления EMC Unisphere. Делается следующей командой:
svc_restart_service restart MGMT
Надпись "Found ECOM on spa" говорит о том, что сервис перезапущен, но и это ещё не всё. Если мы попытаемся зайти на нашу систему через браузер, то увидим старый сертификат.
Чтобы система подхватила наш новый сертификат, нужно провернуть следующее действие:
Идём в серверную и выдёргиваем кабель из порта для управления системой. Ждём, когда произойдёт аварийное переключение на резервный интерфейс управления. И вставляем кабель. Теперь аналогичную операцию нужно повторить со вторым интерфейсом управления.
После всех этих манипуляций, пробуем зайти на нашу систему и видим наш правильный сертификат.
